| Модель | Расход, м3/ч |
Вакуум, мбар абс. | Мощность, кВт (1~/3~) | Уровень шума, дБ | Соединение, дюйм | Вес, кг (1~/3~) | Срок поставки |
|---|---|---|---|---|---|---|---|
| LC 8 | 8 | 2 | 0,25 / 0,25 | 56 | 3/8″G | 10 | В наличии |
| LC 8 | 8 | 2 | 0,25 / 0,25 | 56 | 3/8″G | 10 | В наличии |
| LC 8 | 8 | 2 | 0,25 / 0,25 | 56 | 3/8″G | 10 | В наличии |
| LC 8 | 8 | 2 | 0,25 / 0,25 | 56 | 3/8″G | 10 | В наличии |
| LC 8 | 8 | 2 | 0,25 / 0,25 | 56 | 3/8″G | 10 | В наличии |
| LC 8 | 8 | 2 | 0,25 / 0,25 | 56 | 3/8″G | 10 | В наличии |
| LC 8 | 8 | 2 | 0,25 / 0,25 | 56 | 3/8″G | 10 | В наличии |
| LC 8 | 8 | 2 | 0,25 / 0,25 | 56 | 3/8″G | 10 | В наличии |
| LC 8 | 8 | 2 | 0,25 / 0,25 | 56 | 3/8″G | 10 | В наличии |
| LC 8 | 8 | 2 | 0,25 / 0,25 | 56 | 3/8″G | 10 | В наличии |
Frequently asked questions
In et lorem viverra nibh convallis lacus pellentesque morbi porttitor.
Пластинчато-роторный двухступенчатый масляный вакуумный насос предназначен для откачки воздуха в том числе с небольшим количеством водяного пара, а также других неагрессивных газов. Температура воздуха на входе в насос должна быть от 0 °C до +40 °C. Важно, чтобы насос был защищен от попадания в него механических включений (пыль, окалина и проч.), а также жидкостей. Рекомендуемая температура окружающей среды от +12 °C до +40 °C. Проконсультируйтесь, если условия иные.
Не используйте насос во взрывоопасной или агрессивной атмосфере. Не используйте насос для перекачивания взрывоопасных, легковоспламеняющихся или агрессивных газов, а также газов, в которых могут образовываться твердые мелкодисперсные частицы. Насосы стандартной версии не подходят для откачки кислорода.
Производитель, согласно инструкции по эксплуатации, обозначает следующий регламент техобслуживания кулачкового вакуумного насоса:
- 24 часа: проверить уровень масла
- 500 часов: сменить первый раз масло после приработки насоса
- 1000 часов: проверить состояние и, если требуется, очистить фильтр газобалластного клапана
- 1000 часов: если требуется, очистить от грязи и пыли кожух вентилятора электродвигателя и насос
- 2000 часов: заменить масло
- 10000 часов: заменить лопатки
Производитель, согласно инструкции по эксплуатации, обозначает следующий регламент техобслуживания кулачкового вакуумного насоса:
- 500 часов: проверить уровень масла
- 1500 часов: прочистить сетчатый фильтр на входе
- 6000 часов: очистить вакуумный насос и защитный кожух вентилятора
- 6000 часов: проверить состояние гибкого элемента муфтового соединения вакуумного насоса с электродвигателем
- 6000 часов: заменить масло
Производитель, согласно инструкции по эксплуатации, обозначает следующий регламент техобслуживания кулачкового вакуумного насоса:
- 24 часа: проверить уровень масла
- 500 часов: сменить первый раз масло после приработки насоса
- 1000 часов: если требуется, очистить от грязи и пыли радиатор, кожух вентилятора электродвигателя и насос
- 2000 часов: заменить масло, выхлопной фильтр и масляный фильтр, если присутствует
- Фланцевое соединение на входе типа KF: KF16 — модель DB 2D и KF25 — модели DC 4D, DC 8D, DC 16D
- Резьбовое соединение на входе G 1/4”: RC 4D и RC 8D
- Обратный клапан: предотвращает попадание масла в систему при остановке насоса (модель DB 2D — встроенный электромагнитный)
- Регулируемый газобалластный клапан: уменьшает конденсацию паров в насосе при откачке влажного воздуха
- Ручка для транспортировки
- Антивибрационные опоры
- Тепловое реле (1-фазн.): защищает электродвигатель от перегрузки
- Кнопка Вкл. / Выкл. (Только в 1-фазн. версии)
- Кабель электропитания с вилкой (Только в 1-фазн. версии)
- Вакуумное масло
- Внешний выхлопной фильтр: обеспечивает отсутствие масляной взвеси на выходе
Ранее в маркировке присутствовали буквы SB. Модели назывались SB.16, SB.25 и SB.40.
Маркировка с буквами SC знаменует переход к использованию электродвигателей с высоким классом энергоэффективности IE3.
Маркировка моделей, соответственно, SC 16, SC 25 и SC 40.
Характеристики и размеры остались прежними.
Пластинчато-роторный безмасляный вакуумный насос не рекомендуем для откачки сильно влажного воздуха (водяного пара).
Но для лабораторных процессов, когда речь не идёт о выпаривании (возгонке) значительного количества влаги, у DVP есть небольшие насосы SC 5 и SC 8, которые имеют антикоррозионное покрытие ротора, статора и крышек.
Стандартно пластинчато-роторный безмасляный вакуумный насос не рекомендуем для откачки водяного пара, так детали насоса, в отличие от масляного насоса, не покрыты масляной плёнкой и при контакте с влагой могут быть подвержены коррозии. Также графитовые лопатки, используемые в насосе, будут подвержены преждеверенному износу.
- Антикоррозионное покрытие (Только мод. SC 5 и SC 8)
- Обратный клапан: предотвращает напуск воздуха в систему при остановке насоса (Только мод. SC 5)
- Лопатки из специального износостойкого графита: изготавливаются на стороннем специализированном заводе в Германии
- Интегрированный воздушный фильтр на входе (Начиная с мод. SC 8)
- Шумоглушитель на выходе
- Регулятор уровня вакуума: cтандартно SC 60, SC 80, SC 100, SC 140 (Другие модели — опция)
- Электродвигатель класса эффективности IE3 (Только 3-фазные версии)
Пластинчато-роторный безмасляный вакуумный насос предназначен для откачки воздуха стандартной влажности, а также инертных газов. Температура воздуха на входе в насос должна быть от 0 °C до +40 °C. Важно, чтобы насос был защищен от попадания в него механических включений (пыль, окалина и проч.), а также жидкостей. Требуемая температура окружающей среды от 0 °C до +40 °C.
Не используйте насос для откачки водяного пара, взрывоопасной или агрессивной среды, а также при высокой концентрацией пыли или адгезивных веществ в откачиваемой среде. Насосы стандартной версии не подходят для откачки кислорода.
В наличии, как правило, модели SC 5, SC 8, SB 12, SC 16 и SC 25.
Производитель, согласно инструкции по эксплуатации, обозначает следующий регламент техобслуживания кулачкового вакуумного насоса:
- 1000 часов: если требуется, очистить от грязи и пыли кожух вентилятора электродвигателя и насос
- 3000 часов: заменить интегрированный воздушный фильтр
- 3000 часов: контроль размеров графитовых лопаток
В наличии, как правило, модели LC 8, LC 12, LC 12 WR (WR — Версия для откачки влажного воздуха) и LC 20
Известный производитель Atlas Copco раньше сотрудничал с DVP, поставляя вакуумные насосы DVP под своей маркой. Серия GVS. Сейчас, насколько нам известно, Atlas Copco сотрудничают Leybold. Также с DVP сотрудничал итальянский бренд Pneumofore. Серия UVL.
- Система рециркуляции масла с поплавковым клапаном: позволяет насосу работать в режиме непрерывной эксплуатации
- Сепаратор масла с выхлопным фильтром: обеспечивает отсутствие масляной взвеси на выходе
- Масляной фильтр с байпасом: обеспечивает фильтрацию вакуумного масла в насосе (начиная с LC.25)
- Газобалластный клапан: уменьшает конденсацию паров в насосе при откачке влажного воздуха
- Обратный клапан: предотвращает попадание масла в систему при остановке насоса
- Электродвигатель класса эффективности IE3 (Только 3-фазные версии)
- Амперометрическая защита (в 1-фазн. исп.)
- Виброопоры
- Вакуумное масло
Пластинчато-роторный одноступенчатый масляный вакуумный насос предназначен для откачки воздуха в том числе с небольшим количеством водяного пара, а также других неагрессивных газов. Температура воздуха на входе в насос должна быть от 0 °C до +40 °C. Важно, чтобы насос был защищен от попадания в него механических включений (пыль, окалина и проч.), а также жидкостей. Рекомендуемая температура окружающей среды от +12 °C до +40 °C. Проконсультируйтесь, если условия иные.
Не используйте насос во взрывоопасной или агрессивной атмосфере. Не используйте насос для перекачивания взрывоопасных, легковоспламеняющихся или агрессивных газов, а также газов, в которых могут образовываться твердые мелкодисперсные частицы. Насосы стандартной версии не подходят для откачки кислорода.
Максимальный уровень вакуума для одноступенчатого масляного насоса составляет 0,1 мбар абс. Однако данная величина достигается при идеальных условиях: заглушенном фланце всасывания, т.е. нулевом объеме, дегазированном масле и новом, но приработанном насосе. Фактический достижимый уровень вакуума зависит от ряда факторов, индивидуальных для каждого процесса.
При использовании стандартного исполнения вакуумного насоса DVP LC рекомендуется использовать специальное синтетическое вакуумное масло, которое не эмульгирует с водой. Обратитесь к нам. Нужно также убедиться, что газобалластный клапан вакуумного насоса открыт. Он обеспечивает напуск атмосферного воздуха в рабочую камеру насоса, что «разбавляет» влажный откачиваемый воздух на стадии сжатия перед выпуском, что ведет к меньшей конденсации паров в вакуумном насосе. Перед началом откачки влажного воздуха насос должен быть прогрет до рабочей температуры. Если насос будет холодный, водяные пары на этой стадии будут существенно конденсироваться в насосе. После окончания рабочего процесса необходимо дать насосу поработать «самому на себя» в течение 30 минут с закрытым патрубком на входе, чтобы «выпарить» определенную часть конденсата из масла. DVP выпускает специальную серию WR (Water resistant). Вакуумные насосы LC WR оборудованы устройством, которое разделяет конденсат и масло, позволяя слить через шаровой кран (входит в комплектацию) конденсат после остановки вакуумного насоса. Требуется использование специального синтетического масла. Обратитесь за консультацией.
Интервал замены фильтр зависит от условий эксплуатации. И не регламентируется производителем.

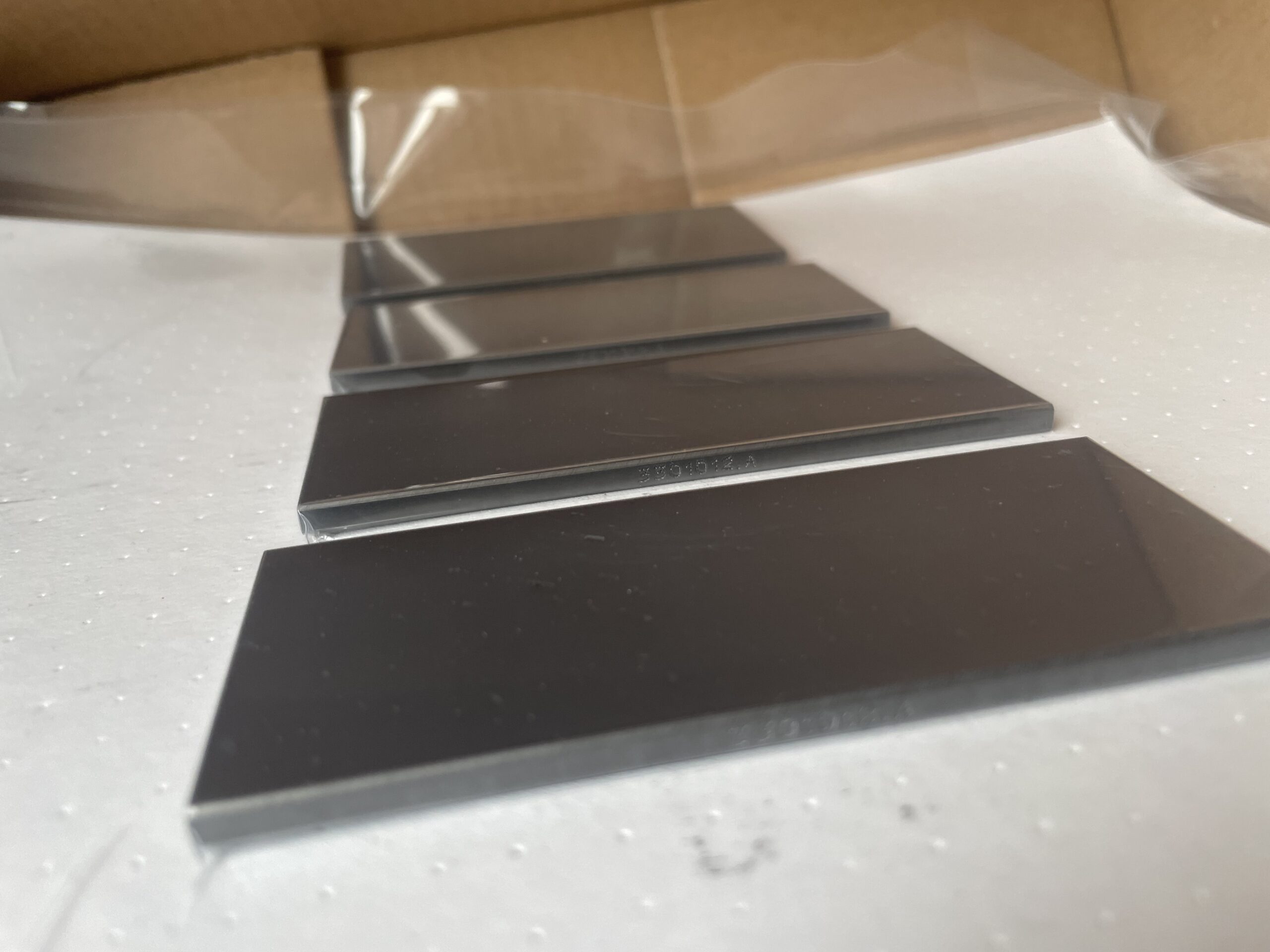

Графитовые лопатки в оригинальных ремкомплектах DVP изготовлены из специального износостойкого графита, отличного от стандартного EK60. Графитовые лопатки DVP производятся на заводе в Германии, специализирующимся на изделиях из графита.
Вакуумный насос не может достигнуть паспортного вакуума. Также при изношенных лопатках насос может издавать повышенный уровень шума. В инструкции указаны размеры высоты лопатки, при которой требуется произвести замену.
Степень засоренности выхлопного фильтра можно контролировать посредством измерения дифференциального давления фильтра (∆P) в процессе работы насоса, когда он достиг рабочей температуры.
Большинство моделей вакуумных насосов DVP оборудованы соединением под манометр противодавления. Небольшие модели насосов не имеют данного специального соединения. Однако можно подсоединить манометр противодавления на место крышки маслозаливной горловины.
При работающем насосе с рабочей температурой масла фильтр будет иметь отработавший ресурс, если значение дифференциального давления фильтра (∆P) покажет больше 0,7 бар.
Признаками того, что выхлопной фильтр исчерпал свой ресурс или уже поврежден (пробит) ввиду создаваемого им высокого противодавления, являются повышенное количество масляного тумана на выходе из вакуумного насоса, повышенный уровень шума и потребляемого тока.
Выхлопной фильтр (сепаратор) необходимо менять каждые 2000 рабочих часов. Однако не реже чем раз в 6 месяцев.

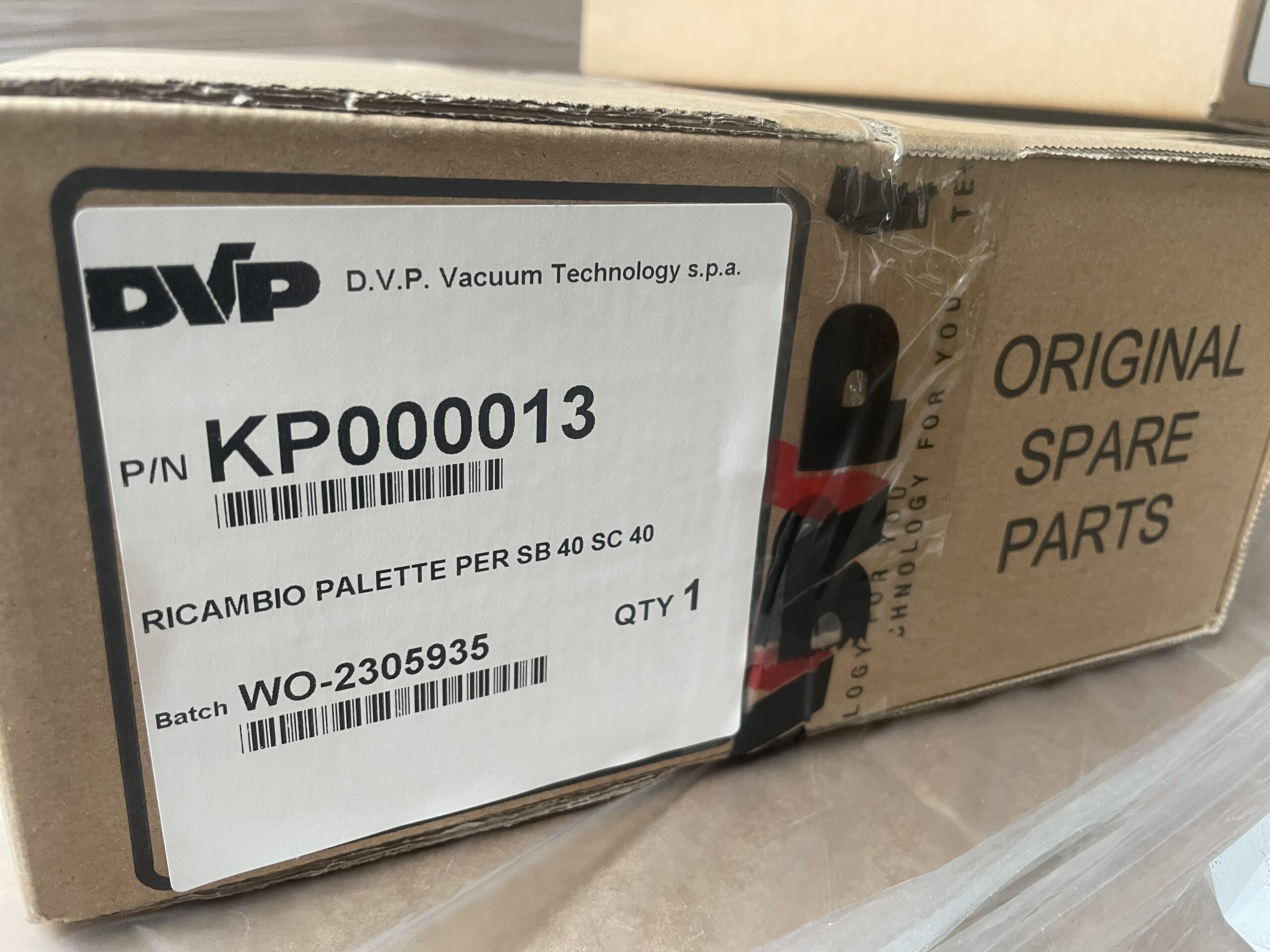

С 2022 г. производитель DVP выпускает ремкомплекты нового типа, которые заместили выпускаемые ранее, так называемые, Мылый и Большой Ремкомплекты.
Новые ремкомплекты:
- Ремкомплект фильтров тип KF
- Ремкомплект лопаток тип KP
- Ремкомплект клапанов тип KV
- Ремкомплект уплотнений тип KG
Деталировка доступна по запросу.
Большой ремкомплект предназначен для капитального ремонта вакуумного насоса и включает в себя все детали, подверженные нормальном износу, включая все необходимые фильтры. Деталировка доступна по запросу.
В настоящий момент большой ремкомплект больше не выпускается производителем. Он был расформирован на 4 отдельных ремкомплекта:
- Ремкомплект фильтров тип KF
- Ремкомплект лопаток тип KP
- Ремкомплект клапанов тип KV
- Ремкомплект уплотнений тип KG
В сумме 4 вышеупомянутые ремкомплекты дадут состав запчастей и фильтров идентичный ранее выпускаемому Большому ремкомплекту.
Малый ремкомплект предназначен для технического обслуживания и включает в себя выхлопные фильтры и масляный фильтр, при его наличии в конструкции вакуумного насоса. Также в комплекте присутствуют необходимые прокладки и кольца круглого сечения, которые понадобятся при замене фильтров, входящих в ремкомплект. Деталировка доступна по запросу.
В настоящий момент малый ремкомплект замещен Ремкомплектом фильтров тип KF.
Фильтр-влагоотделитель FSC не может уловить водяной пар или осушить воздух. Он улавливает капельную влагу. Но в случаях откачки влажного воздуха это неотъемлемый элемент вакуумной системы, так как конденсат неизбежен и это уже частичное решение проблемы. Чтобы уменьшить эмульгирование масла в вакуумном насосе, Вам также потребуется использование специального синтетического масла. Обратитесь к нам. Также DVP предлагает специальные версии вакуумных насосов для откачки влажной среды.
Чтобы слить скопившуюся жидкость в фильтре необходимо открыть дренажное отверстие снизу и завоздушить отделитель или, другими словами, напустить в него атмосферный воздух. Возможно потребуется также потребуется закрыть шаровые краны до и после отделителя.
Кулачковый вакуумный насос предназначен для откачки воздуха стандартной влажности, а также инертных газов. Температура воздуха на входе в насос должна быть от 0 °C до +40 °C. Важно, чтобы насос был защищен от попадания в него механических включений (пыль, окалина и проч.), а также жидкостей. Требуемая температура окружающей среды от 0 °C до +40 °C.
Не используйте насос для откачки водяного пара, взрывоопасной или агрессивной среды, а также при высокой концентрацией пыли, маслянистых и адгезивных веществ в откачиваемой среде. Насосы стандартной версии не подходят для откачки кислорода.
Модели PA 155 и PA 315 стандартно оборудованы регулируемым по направлению впускным отверстием, вакуум-регулировочным клапаном с диапазоном 150-500 мбар, шумоглушителем на выходе и виброопорами. Опции: воздушный фильтр на входе и обратный клапан. Модель VB 315 стандартно оборудована впускным отверстием направленным вверх., шумоглушителем на выходе и виброопорами. Опции: воздушный фильтр на входе, вакуум-регулировочный клапан с диапазоном 150-500 мбар абс. и обратный клапан.
Кулачковый вакуумный насос часто находит применения в сфере вакуумного удержания обрабатываемых деталей (на станках с ЧПУ), а также для пневмотранспорта в пищевой и других промышленностях. Насос может быть использован для энергоэффективной откачки воздуха до предельного вакуума 150 мбар абс. с возможностью регулировки уровня вакуума в диапазоне 150-500 мбар абс. с помощью интегрированного регулировочного клапана.
Кулачковый вакуумный насос обеспечивает подачу откачку воздуха без присутствия масляных включений. Масло заливается в картеры, где расположены шестерни и подшипники. Они изолированы от рабочей камеры, где расположены роторы, транспортирующие воздух.
Перед заменой фильтра необходимо слить масло из насоса и затем открутить использованный фильтр с помощью съемника масляных фильтров.
Перед установкой нового фильтра смажьте прокладку маслом, очистите посадочное место прокладки и затем закрутите фильтр, затянув от руки. Не используйте инструмент для затяжки фильтра.
Оригинальный масляный фильтр DVP оснащен перепускным (байпасным) клапаном, настроенным на давление 0,5 бар. Использование неоригинальных деталей может привести к повреждению вакуумного насоса.
Масляный фильтр необходимо менять каждые 1000-2000 рабочих часов в зависимости от рабочих условий. Однако не реже чем раз в 6 месяцев.
